一、產品特性
　　ZSYF系列壓延機專用齒輪箱是與積木式壓延機配套的專用齒輪箱。

　　該系列齒輪箱具有如下特點：
　　1、整機外形美觀，箱體六面加工，可方便地多面組合，滿足多輥壓延機的各種輥筒的排列方式。
　　2、齒輪材料采用優良低碳合金鋼，經滲碳，淬火、磨齒，齒部精度6級，齒面硬度在54~62HRC之間，承載能力大幅度提高，體積減小，噪聲低，傳動效率高。
　　3、配套電機油泵強制潤滑系統，齒輪嚙合部位及軸承的潤滑充分、可靠
　　4、軸承、油封、電機油泵等標準件均選用國內知名廠家的優良產品。也可以用戶需要，選用進口產品。

二、適用范圍
　　1、齒輪箱的輸入轉速一般不大于1500r/min。
　　2、表中所列為常用公稱傳動比，也可按用戶需要調整傳動比。
　　3、工作環境溫度為0℃-35℃。

三、齒輪箱的型號及標志

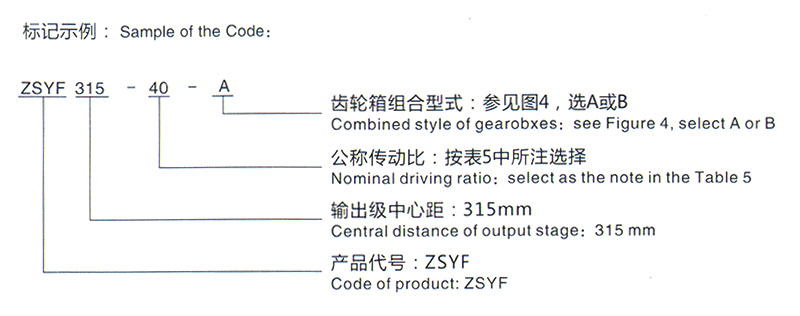

　　齒輪箱的代號中，包括型號、輸出及中心距、公稱傳動比及組合形式。

四、齒輪箱的承載能力見表（5）

齒輪箱的承載能力

齒輪箱的外型尺寸

五、齒輪箱的外形及安裝型式

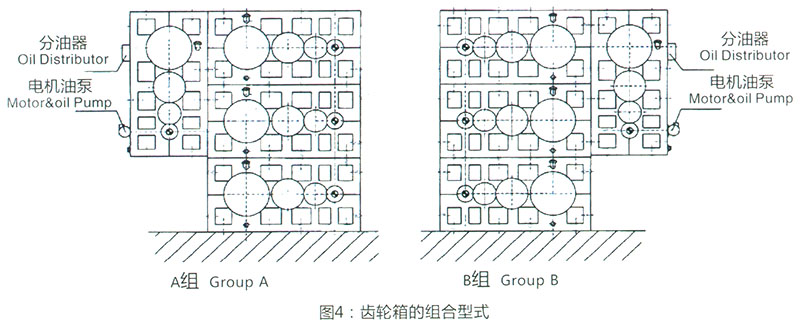

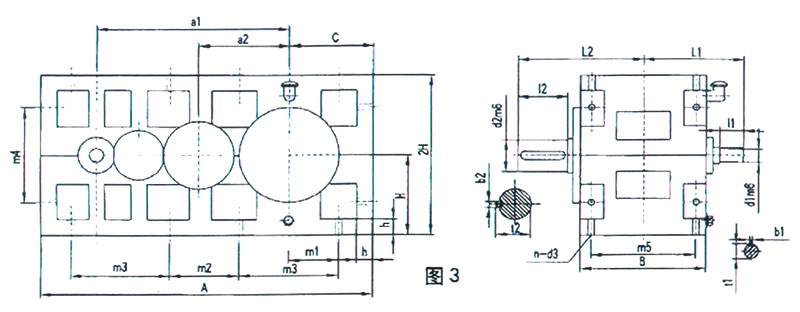

　　齒輪箱的外形、組合型式見圖3、圖4，規格尺寸見表6。

六、齒輪箱的選用
　　1、表5中所列齒輪箱的承載能力已經考慮了工況系數，可以直接選用。
　　2、本系列齒輪箱適用于多輥壓延機的傳動，選用時必須注明齒輪箱的組合型式和數量。
　　3.、如果所需要的聯接尺寸、傳動比、輸入軸轉速或齒輪箱的組合型式與圖表中所列的不同,請與我公司聯系。

七、安裝使用和維護
　　1、起吊齒輪箱時，應使用吊環螺釘。
　　2、齒輪箱運輸、存放時應注意防潮。到貨后如半年內不安裝，應對外露的加工面重新涂防銹油。
　　3、齒輪箱必須剛性固定在堅實的基礎面上，所有地腳螺栓須加彈簧墊圈。聯軸器的安裝誤差應不超過其允許的偏差值。
　　4、齒輪箱在交貨前均經過嚴格的試運轉檢驗，各項指際符合要求，交貨后可以直接投入使用。使用前應注入中極壓齒輪油N220或N150至油標上限。
　　5、帶有電機油泵的齒輪箱，在加載前,應先開啟電機油泵，空車運轉一段時間，以利各潤滑點的充分潤滑。
　　6、齒輪箱在首次運行300小時后換油，以后每運行3000-4000小時換油一次，每次換油的間隔時間不超過18個月。換油時應先清洗箱體、濾油器、空氣濾清器、放油螺塞。
